Dyson Airblade™
wash & dry

Specifications

Elektrische Spezifikation Spannung 200 - 240 Volt
Frequenz 50 & 60 Hz
Motor Nennleistung 1.000 Watt
Motor Bürstenloser Digitalmotor
Bauweise Ausführung Armatur aus Edelstahl (gebürstet); Motoreinheit aus gegossenes ABS
Spritzschutz IP35
Filtration HEPA Filter 99,95% Filtration
Handreinigung Trocknungszeit 14 Sekunden
Sensor Berührungslose Infrarot-Aktivierung
Geräuschpegel 80 dBA
Betriebssperrzeit 30 Sekunden
Luftgeschwindigkeit 549 km/h
Maximaler Einsatzort - Höhe 2.000 Meter
Wasserfunktion Auslaufmenge 1.9 l/min mit vormontiertem Perlator, 4 l/min im Lieferumfang enthalten
Wasserdruck 1 - 8 Bar
Automatische Spülfunktion 24 Stunden nach jeder letzten Wasseraktivierung für 60 Sekunden
Garantie 5 Jahre auf alle Teile (ausgenommen Filter)

TECHNISCHE DATEN

Dyson Airblade™ WD04

ABMESSUNGEN DER ARMATUR

  • Gesamthöhe 159 mm
  • Breite 303 mm
  • Ausladung 286 mm
  • Lochbohrung Ø 35 mm

ABMESSUNGEN DER MOTOREINHEIT

  • Höhe 266 mm
  • Breite 142 mm
  • Tiefe 189 mm

ABSTAND (Minimum)

  • Z 100 mm Abstand zum Boden

TECHNISCHE DATEN

Dyson Airblade™ WD05

ABMESSUNGEN DER ARMATUR

  • Gesamthöhe 309 mm
  • Breite 303 mm
  • Ausladung 286 mm
  • Lochbohrung Ø 35 mm

ABMESSUNGEN DER MOTOREINHEIT

  • Höhe 266 mm
  • Breite 142 mm
  • Tiefe 189 mm

ABSTAND (Minimum)

  • Z 100 mm Abstand zum Boden

TECHNISCHE DATEN

Dyson Airblade™ WD06

ABMESSUNGEN DER ARMATUR

  • Ausladung 312 mm
  • Abstand vom Perlator zum äuseren Ende 303 mm
  • Breite 303 mm
  • Lochbohrung Ø 35 mm

ABMESSUNGEN DER MOTOREINHEIT

  • Höhe 266 mm
  • Breite 142 mm
  • Tiefe 189 mm

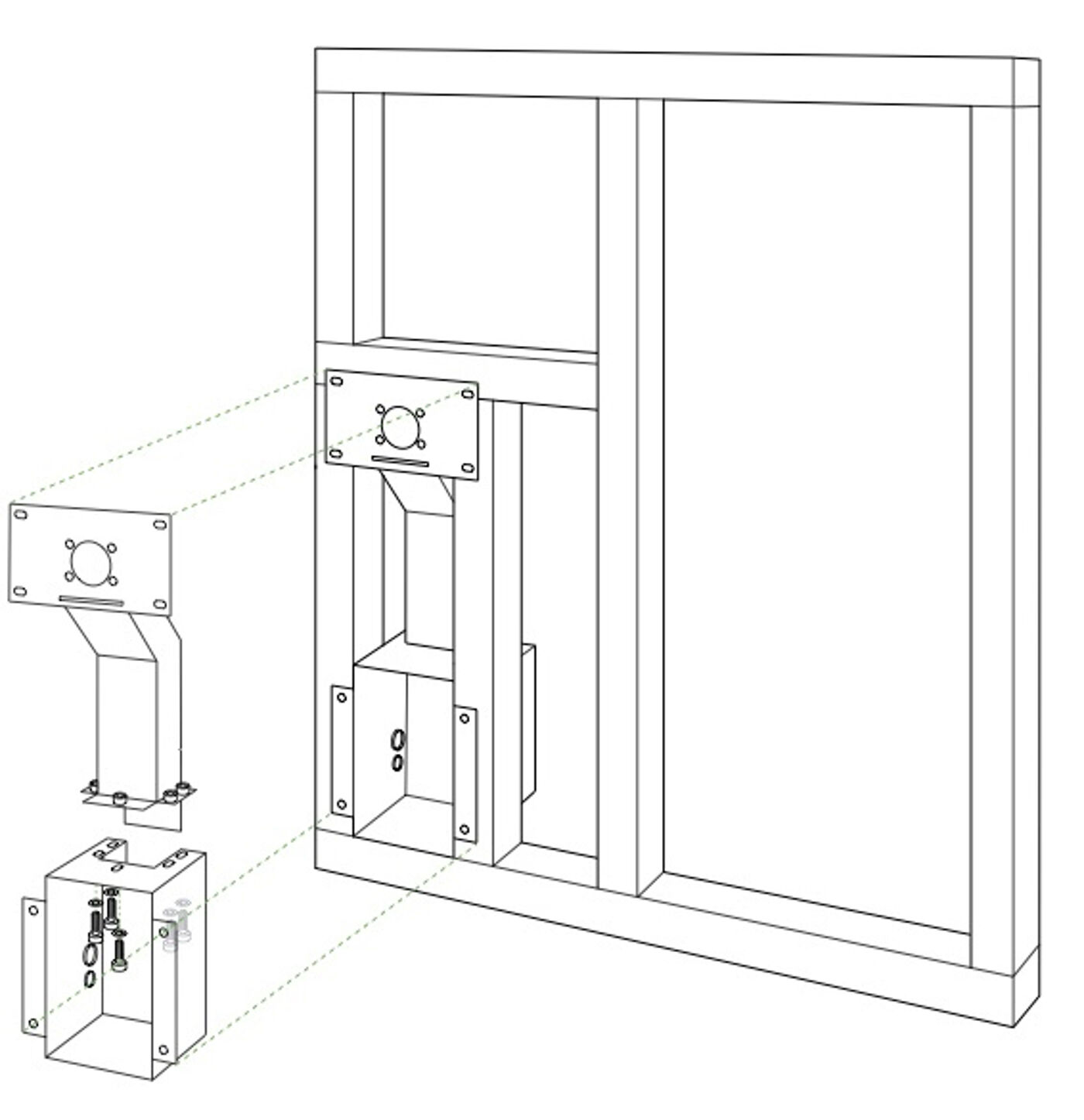

INSTALLATION DES WD06

Der Dyson Airblade WD06 ist so konzepiert, dass sich der Motor hinter der Ständerwand in einem Metallgehäuse befindet. (Metallgehäuse im Lieferumfang enthalten)

Das vertikale Ständerwerk muss so aufgebaut werden, dass das Metallgehäuse dazwischen passt. Eine der horizotalen Streben des Ständerwerks muss so aufgebaut werden, dass sie das Hauptgewicht des Metallkanals und des Gerätes trägt und sie sich in der korrekten Position für den Wasserhahn befindet.

Um detailierte Informationen zu erhalten kontaktieren Sie bitte das CLEANTEC Competence Center

MONTAGEANLEITUNG WD06

Im Ausführungsplan sind die Positionen der einzlnen Waschplatzkompnenten untereinander abzustimmen und zu positionieren.

POSITIONEN

  • Dyson WD06 980 mm
  • TUBULAR Wandseifenspender 1080 mm
  • washBASIN 850 mm
  • Sifon 600 mm
  • Motorblock 210 mm
